Vibrodiagnostika (diagnostika stavu ložisek)

Vibrační diagnostika (vibrodiagnostika) je jednou z hlavních metod technické diagnostiky sloužící k identifikaci technického stavu točivých strojů pomocí analýzy vibrací.

Jedná se o monitorování vysokofrekvenčních stavů strojních zařízení, jako je opotřebení kluzných a valivých ložisek, ozubených převodů, závady elektrických prvků elektromotorůzhoršené mazání, apod.

Dále rozbor nízkofrekvenčních stavů strojů, tzv. dynamiky stroje (vibrace jsou odezva na budící síly generované strojem). Patří zde nevývaha, nesouosost, excentricita, uvolnění (vůle), rezonance, řemenové problémy, aj. Tyto nízko dynamické děje nepříznivě ovlivňují stav ložisek a tím výrazně snižují životnost celého strojního celku.

Rovněž nabízíme realizaci ONLINE systémů pro nepřetržité monitorování technického stavu strojních zařízení (nízko i vysokofrekvenčních dějů), od návrhu projektu po finální provedení.

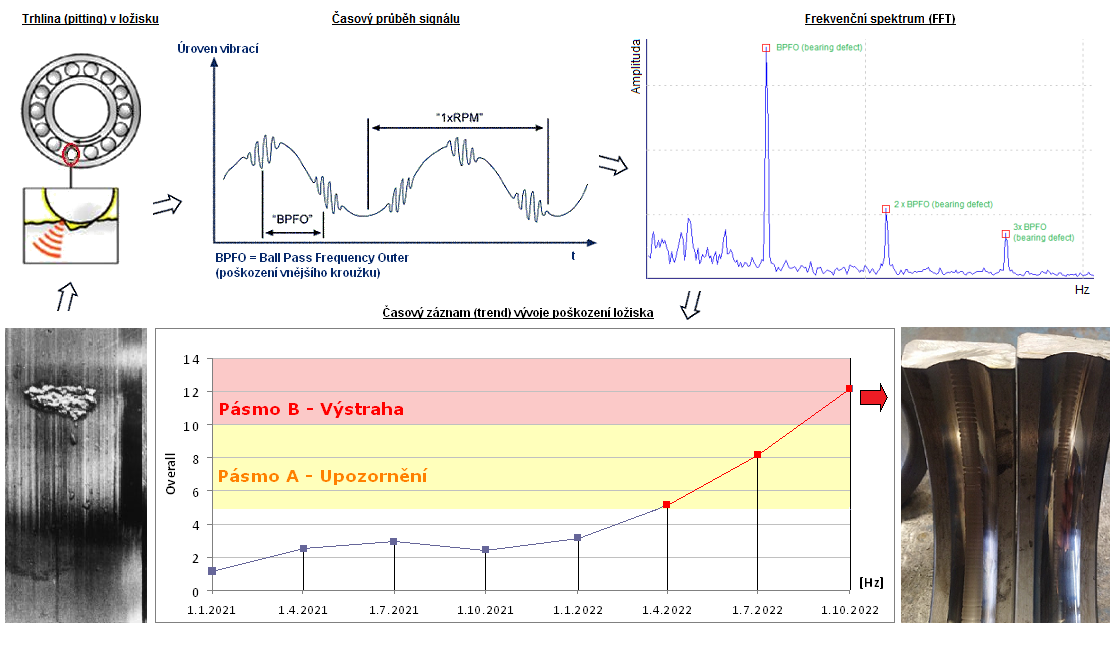

Ukázka reálného poškození ložisek a jeho frekvenční znázornění z pohledu vibrační diagnostiky

Příklady obvyklých problémů u nejběžnějších výrobních a technologických strojů, diagnostikovatelných metodou vibrační diagnostiky:

  • Elektromotory – poškození ložisek, elektroproblémy (prasklé rotorové tyče, snížená izolace vinutí), nedostateční mazání ložisek, zvýšené vibrace vlivem nevývahy rotoru elektromotoru, nesymetrie vzduchové mezery mezi rotorem a statorem, aj.
  • Čerpadla – poškození ložisek, nesouosost a opotřebování spojky, zvýšené vibrace vlivem opotřebování turbíny (kavitací, zbytková nevývaha), aj.
  • Ventilátory – poškození ložisek, nevývaha oběžného kola ventilátoru, nesouosost
    a opotřebování spojky, excentricita řemenic, volné / nesouosé řemeny, nedostatečné mazání ložisek, uvolnění, praskliny, zanesené filtry a tím zhoršené aerodynamické proudění, aj.
  • Převodovky – poškození ložisek, opotřebované ozubení, špatný záběr ozubení, zubové vůle, prasklé zuby, aj.
  • Obráběcí centra – poškození ložisek, házivost vlivem zvýšených ložiskových vůlí, aj.
  • Vstřikolisy – poškození ložisek, nesouosost + opotřebování spojky, poškození hydraulických čerpadel, aj.
  • Hydraulické agregáty – poškození ložisek, nesouosost + opotřebování spojky, poškození hydraulických čerpadel, poruchy elektrického prvku řízení regulace, aj.
  • Kompresory / dmychadla / vývěvy – poškození ložisek, zvýšené vůle v uložení šroubovic / lamel / lopatkových kol, nevývaha, aj.
